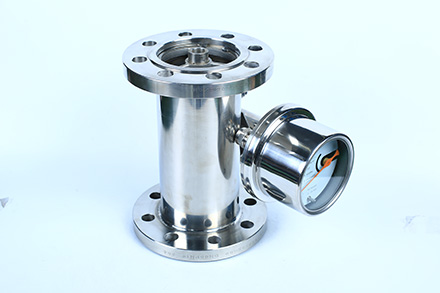

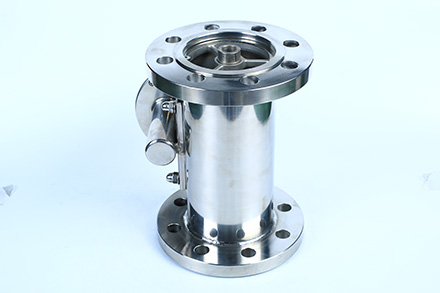

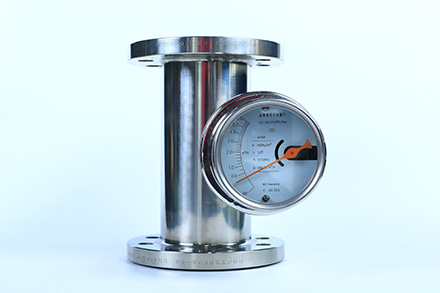

概述：
LZ系列金屬管浮子流量計結構筒單、工作可靠、準確度高、適用范圍廣。廣泛應用于國防、化工、石油、冶金、電力、環保、醫藥等領域的液體、氣體流量的測量和控制。
本公司生產的電遠傳型金屬管浮子流量計摒棄了連桿傳動的接觸傳遞方式，全部采用自主研發的非接觸式以MSP為核心CPU的智能變送器，極大提高了儀表的可靠性，穩定性和精度。
◆材質：304SS、316SS、316LSS、304SS內襯F46、鈦、HC等材質
◆連接：法蘭連接，采用HG20592-20615～7-2000標準，或GB、ANSl、DIN、JIS等其他標準(用戶提出)可以螺紋連接，軟管連接，衛生級卡箍連接，也可以根據用戶要求的標準或規格定制。
◆型式:垂直,水平,下進側出、側進側出等。
◆供電:+24VDC,AC220V,高能干電池供電
◆輸出：二線制4-20mA，(1~5V)輸出,上下限開關量報警輸出。HART協議
◆防爆：本安ExibIICT3~T6證號為GYB101238 隔爆ExdIIBT3~T6證號為GYB101359X
◆指示型殼體材質:鋁合金，防爆鋁合金，304SS，316L
技術指標：
◆測量范翻：水（2.5~150000）L/h；空氣( 0.07~2000)m3/h（在0.101325 Mpa、20℃）。
◆準確度等級：1.5、2.5級（PTFE）。
◆量程比：10：1（或者特殊5：1）。
◆公稱壓力：DN15~50≤4．0MPa；DN65~150 ≤1.6MPa。
◆介質溫度：-80℃~200℃（內襯F46流量計0℃～80℃）。液體介質粘度：DN15<5mPa•s；
DN25~150≤250mPa•s。
◆輸出：4-20mA二線制
純阻性負載＜680Ω
線性度＜0.5%
溫度影響＜5MA/K
◆環境溫度:-25℃~55℃。
◆總高度:DN15~DN150(一般均為250mm)。
流量范圍見表1
| 口徑 |
水(L/h)20℃ 0.101325MPa |
空氣(m3/h)20℃ 0.101325MPa |
| 壓力等 |
通徑 |
浮子（CrNi Hc) |
浮子（PTFE Ti) |
浮子（CrNi Hc) |
浮子（PTFE Ti) |
| 4.0MPa |
15 |
1.6-16 |
|
0.05-0.5 |
0.075-0.75 |
| 2.5-25 |
2.5-25 |
0.075-0.75 |
0.12-1.2 |
| 4.0-40 |
4.0-40 |
0.12-1.2 |
0.18-1.8 |
| 6.0-60 |
6.0-60 |
0.18-1.8 |
0.30-3.0 |
| 10-100 |
10-100 |
0.30-3.0 |
0.45-4.5 |
| 16-160 |
16-160 |
0.45-4.5 |
0.75-7.5 |
| 25-250 |
25-250 |
0.75-7.5 |
1.2-12 |
| 40-400 |
40-400 |
1.2-12 |
1.8-18 |
| 60-600 |
60-600 |
1.8-18 |
0.75-7.5 |
| 20 |
40-400 |
25-250 |
0.75-7.5 |
1.2-12 |
| 60-600 |
40-400 |
1.2-12 |
1.8-18 |
| 100-1000 |
60-600 |
1.8-18 |
3.0-30 |
| 25 |
100-1000 |
100-1000 |
3.0-30 |
5.0-50 |
| 160-1600 |
120-1200 |
5.0-50 |
7.5-75 |
| 250-2500 |
160-1600 |
7.5-75 |
|
| 400-4000 |
250-2500 |
|
3.0-30 |
| 32 |
160-1600 |
120-1200 |
5.0-50 |
5.0-50 |
| 250-2500 |
160-1600 |
7.5-75 |
7.5-75 |
| 400-4000 |
250-2500 |
12-120 |
|
| 600-6000 |
|
|
3.0-30 |
| 40 |
400-4000 |
100-1000 |
7.5-75 |
5.0-50 |
| 600-6000 |
160-1600 |
12-120 |
7.5-75 |
| 1000-10000 |
250-2500 |
18-180 |
12-120 |
| 50 |
600-6000 |
400-4000 |
12-120 |
18-180 |
| 1000-10000 |
600-6000 |
18-180 |
30-300 |
| 1600-16000 |
1000-10000 |
30-300 |
|
| 2000-20000 |
1200-12000 |
37-370 |
18-180 |
| 1.6MPa |
65 |
1200-12000 |
600-6000 |
18-180 |
30-300 |
| 1600-16000 |
1000-10000 |
30-300 |
37-370 |
| 2500-25000 |
1200-12000 |
37-370 |
50-500 |
| 80 |
2500-25000 |
1600-16000 |
37-370 |
75-750 |
| 4000-40000 |
2500-25000 |
75-750 |
120-1200 |
| 100 |
4000-40000 |
2500-25000 |
120-1200 |
|
| 6000-60000 |
4000-40000 |
180-1800 |
120-1200 |
| 125 |
8000-80000 |
4000-40000 |
120-1200 |
|
| 10000-100000 |
6000-60000 |
180-1800 |
180-1800 |
| 150 |
12000-120000 |
6000-60000 |
200-2000 |
|
| 15000-150000 |
8000-80000 |
|
|
產品選型
1、選型
2、說明
| A |
B |
C |
D |
E |
| 通徑 |
結構形式（介質流向）
|
測量管材質
|
附件結構
|
轉換器功能組合
|
DN
15
20
25
32
40
50
65
80
100
125
150 |
Y10-下進上出
Y20L-左進右出（水平）
Y20R-右進左出（水平）
Y30-同側進出
Y40-異側進出
Y50-底進側出
Y60-側進上出
|
RR1-304SS
RR0-316SS
RRL-316L
RP-304+PTFE
Ti-純鈦合金
HC-哈氏合金
|
Z-阻尼型
T-夾套型
F-防腐型
G-高溫型
Y-高壓型
|
ESK-24V DC供電，二線制4-20mA標準電流信號輸出本安防爆（ExibⅡCT3-T6）
K1-24V DC供電，帶上限報警點輸出
K2-24V DC供電，帶下限報警點輸出
K12-24V DC供電，帶上下限報警點輸出
JSB-鋰電池供電，LCD顯示瞬時和累積流量
JSC-220V AC供電，LCD顯示瞬時和累積流量
JSD-220V AC供電，LCD顯示瞬時和累積流量，4-20mA標準電流信號輸出
JSE-24V DC供電，LCD顯示瞬時和累積流量，4-20mA標準電流信號輸出
Exd-隔爆，24V DC供電，LCD顯示瞬時和累積流量， 4-20mA標準電流信號輸出
HART-具有HART通訊協議
|
3、流向示意圖
4 表頭型式與型號
| 型 號 |
就地顯示型LZZ |
電遠傳型LZD-.../ESK |
智能型LZD-.../JSE(B C |
| 表頭形式 |
 |
 |
 |
| 顯示方式 |
指針顯示 |
指針顯示 |
液晶＋指針顯示 |
| 功 能 |
現場顯示瞬時流量 |
現場顯示瞬時流量同時帶有
4～20mA標準信號輸出
或1～５Ｖ輸出
供電：２４ＶＤ.Ｃ.(本安防爆)
或２２０Ｖ?。?Ｃ.
|
現場指針同時液晶顯示
瞬時和累計流量同時帶有
4～20mA標準信號輸出
或1～５Ｖ輸出
供電：２４ＶＤ.Ｃ.
或２２０Ｖ Ａ.Ｃ.
或干電池供電（無輸出）
|
| 型 號 |
報警型LZD-.../K12 |
隔爆型LZD-.../Exd |
HART型LZD-.../HART |
| 表頭形式 |
 |
 |
 |
| 顯示方式 |
指針顯示 |
液晶＋指針顯示 |
液晶＋指針顯示 |
| 功 能 |
現場顯示瞬時流量
帶至多２個點的報警
開關量輸出 |
現場指針同時液晶顯示
瞬時和累計流量同時帶有
4～20mA標準信號輸出
或1～５Ｖ輸出
供電：２４ＶＤ.Ｃ
隔 爆
|
現場指針同時液晶顯示
瞬時和累計流量同時帶有
4～20mA標準信號輸出
或1～５Ｖ輸出
帶有HART通訊協議
供電：２４ＶＤ.Ｃ
隔 爆
|

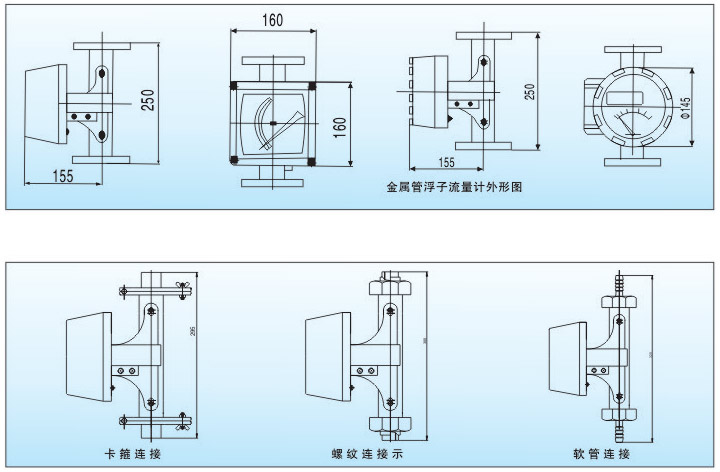

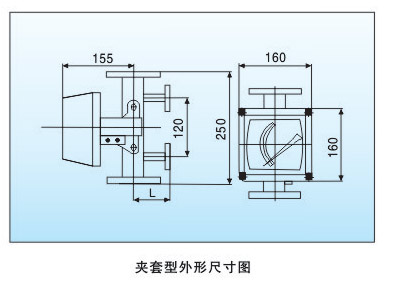

外型結構圖
|
|
| 通徑 DN |
L （mm） |
夾套接 |
| 法蘭 |
螺紋 |
| 15 |
100 |
DN15 |
M20×1.5 |
| 20 |
100 |
| 25 |
110 |
| 32 |
110 |
| 40 |
110 |
| 50 |
120 |
| 65 |
130 |
| 80 |
140 |
| 100 |
150 |
| 125 |
160 |
| 150 |
160 |
|
|
|
| 通徑 DN |
L （mm） |
H （mm） |
| 15 |
250 |
350 |
| 20 |
| 25 |
| 32 |
| 40 |
300 |
400 |
| 50 |
| 65 |
400 |
650 |
| 80 |
650 |
| 100 |
700 |
| 125 |
500 |
800 |
| 150 |
800 |
|

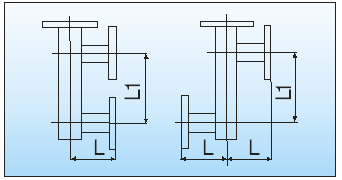

底進側出外形尺寸 |
| 通徑 DN |
L （mm） |
L1 （mm） |
| 15 |
120 |
180 |
| 20 |
130 |
180 |
| 25 |
130 |
180 |
| 32 |
130 |
180 |
| 40 |
150 |
200 |
| 50 |
150 |
200 |
| 65 |
180 |
200 |
| 80 |
180 |
230 |
| 100 |
200 |
230 |
| 125 |
220 |
250 |
| 150 |
220 |
250 |
|

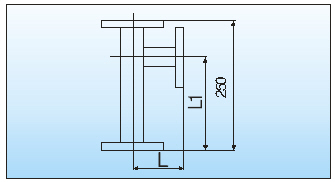

側進側出外形尺寸 |
| 通徑 DN |
L （mm） |
L1 （mm） |
| 15 |
120 |
200 |
| 20 |
130 |
200 |
| 25 |
130 |
200 |
| 32 |
130 |
200 |
| 40 |
150 |
250 |
| 50 |
150 |
250 |
| 65 |
180 |
250 |
| 80 |
180 |
280 |
| 100 |
200 |
280 |
| 125 |
220 |
300 |
| 150 |
220 |
350 |
|

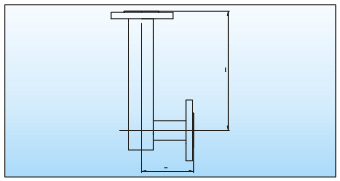

側進上出外形尺寸 |
| 通徑 DN |
L （mm） |
L1 （mm） |
| 15 |
120 |
200 |
| 20 |
130 |
200 |
| 25 |
130 |
200 |
| 32 |
130 |
200 |
| 40 |
150 |
250 |
| 50 |
150 |
250 |
| 65 |
180 |
250 |
| 80 |
180 |
280 |
| 100 |
200 |
280 |
| 125 |
220 |
300 |
| 150 |
220 |
350 |
|

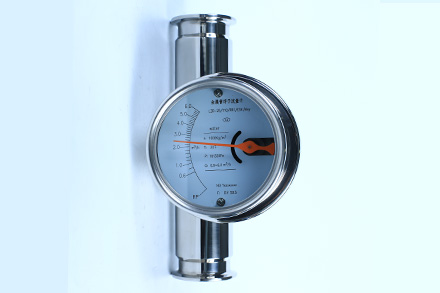

智能金屬管浮子流量計

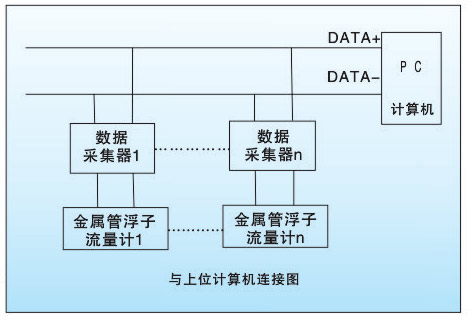

LZ系列的智能金屬管浮子流量計,采用國際先進的MSP系列CPU作為儀表的內核，采用大屏幕的液晶，可以實時顯示瞬時流量，累積流量，并可方便地與計算機連接，以構成流量測控系統。
1 液晶屏上排4位顯示實時瞬時流量。流晶屏下排8位顯示累積流量。隨著累積流量的增加，增加自動向右移小數點位置。當累積到999999時，自動清零累積流量值。
清零：在儀表使用前，通電后同時按下“ENTER”和“DOT”鍵或按下觸摸板上的“增”和“減”鍵數秒至顯示屏上出現“0000.00”為止，即可投入使用。累積流量值具有斷電保護記憶功能。
一般情況下，“紅”或“藍”色引線接DC24V的“十”；“黑”色引線接二線制儀表的“+”輸入端。

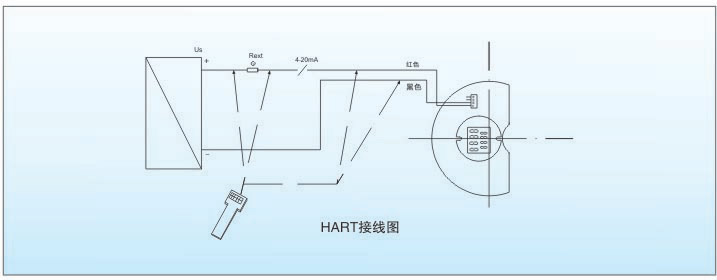

2 帶HART通訊功能金屬浮子流量計，本系列金屬浮子流量計具有二線制4~20mA 輸出基礎上疊加HART數字通訊信號。可以使用手操器或者通過上位計算機進行儀表參數的調整。金屬管浮子流量計的液晶顯示器可以根據組態顯示：瞬時流量和電流的百 分?jǐn)?shù)；或瞬時流量和累積流量等等。
帶報警功能金屬管浮子流量計
流量計可以安裝1~2個限位報警開關，報警點可以通過調整面板上的報警指針在全量范圍內調整。被測流量大于上限設定流量或者小于下限設定流量時儀表處于報警狀態。
※在非危險場合，儀表輸出無源開關量報警信號。 ※在危險場合需配套相應的WE77/EX隔離放大器。
定量控制器
金屬管浮子流量計和控制器可以形成定量控制系統或批量控制系統。在定量控制器上設定所需要的定量值。 定量控制系統可以通過鍵盤軟起動或者上電重啟動來開始工作。
儀表和安全柵連接
LZD系列金屬管浮子流量計，經國家級儀器儀表防爆安全監督站（NEPSI）檢驗防爆證號符合GB3836.1和GB3836.4標準規定的要求，
產品本安防爆標志為ExibIICT3~T6，防爆證號為GYB101238，產品隔爆標志ExdIICT3~T6，證號：GYB101359X。
用戶在使用產品時應注意下列事項。
1 金屬管浮子流量計的使用環境溫度為-25℃～55℃。
2 LZD系列金屬管浮子流量計必須與KN9706安全柵配套使用構成本安防爆系統。系統接線如上圖。
3 本安全系統的布線應盡量避免外界電磁干擾為影響，并將電纜分布參數控制在0.08uF和2mH以內。
4 安全柵必須安裝在安全場所。安全柵的安裝、使用和維護應遵守使用說明書。
5 與安全柵相連的控制室儀表的工作電壓或其內部可能產生的電壓不得高于250Vrms。
6 用戶在安裝、使用和維護LZD系列金屬管浮子流量計時，務必認真閱讀產品說明書，并同時遵守《中華人民共和國爆炸危險場所電氣安全規程》。
帶調節金屬管浮子流量計
帶調節金屬管浮子流量計與其他浮子流量計一樣，具有指針顯示，液晶顯示， 可以就地現場顯示，也可以帶電遠傳，可以累計流量，可以帶HART協議， 具有本安防爆及隔爆安全保證,其特點就是可以在沒有安裝管道閥門的情況 下調節儀表流量.該系列金屬管浮子流量計自帶流量調節閥,結構緊湊,使用方便。

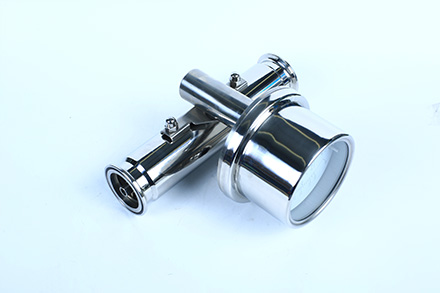

304SS、316L材質指示器表殼
根據儀表工作場合和環境的特殊要求，我公司還特有與此相匹配的全304SS、316L、衛生級全拋光的不銹鋼表殼儀表指示器，不僅增強了儀表的防護、防腐功能，而且增加了儀表的美觀性。
儀表安裝
1 安裝流量計之前一定要將管道內的焊渣、雜物清理干凈。
2 流量計的直立部分必須垂直于地面安裝傾斜度不得超過5°.否則會影響測量準確度.
3 為了確保流量計的測量準確性，應在流量計的進口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段，測量時調節控制閥必須安裝在流量計的下游。
4 若被測介質為大的脈動流或兩相流，應在流量計的上游安裝緩沖器來消除或減弱脈動，保證介質的流動是單相穩定的，同時，建議流量計使用阻尼型的。
5 測介質較臟或含有導磁顆粒時，建議在流量計的上游安裝過濾器或磁過濾器。
6 流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。
7 為了便于流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養，建議使用如圖所示妁旁路管道。
8 當流量計用于氣體測量時,應保證管道內的工作壓力不少于5倍流量計的壓力損失,使流量計能夠穩定正常動作。

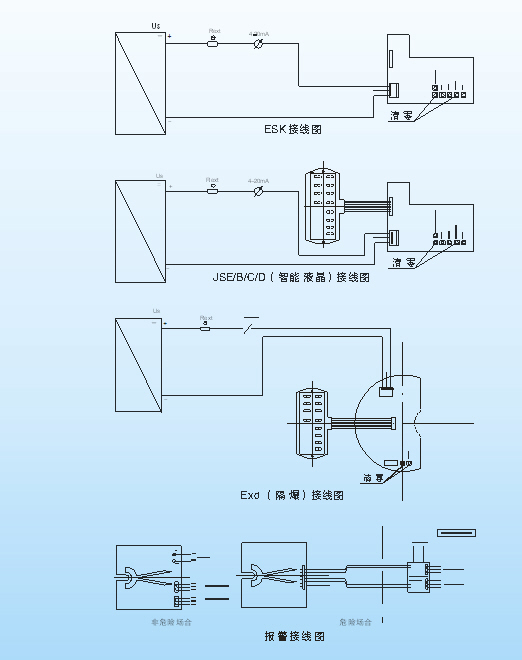

9 對電遠傳及帶報警限位開關的流量計在使用前，打開儀表蓋，按接線圖正確接線。
10 按儀表指示器中的警示牌，取出運輸中防止浮子振動的阻動件，復原后再使用儀表。
11 若開啟流量計時，由于管道內沒有壓力或系統還未達到儀表正常使用的工作壓力，必須緩慢開啟控制閥，直到系統正常，儀表方可使用，否則容易造成指針跳動或浮子的突然撞擊而損壞的瑰象。
12 用戶使用時，若被測流體的密度與水不同對，或被測氣體的參數和工作狀態與制造廠家規定不同時應對流量計示值讀數進行換算，換算方法見附錄。
儀表的連接線

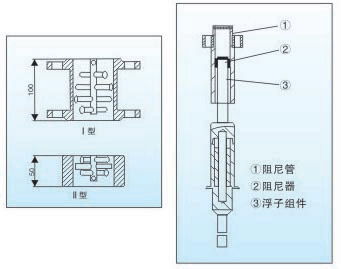

磁過濾器
如果介質中含有鐵或磁性顆粒,就應在流量計入口處安裝磁過濾器.磁過濾器中裝有螺旋方式排列的磁棒,以較大限度的減小壓力損失,每根磁棒均由聚四氟乙烯(PTFE)或不銹鋼包裹，防止被介質腐蝕。
Ⅰ型:法蘭連接,高度100mm Ⅱ型:壓緊式安裝，高度50mm
阻尼器
如果儀器的入口流量(壓力)不穩定,對于潔凈氣體的測量,在測量部件上可以安裝一個采用高科技制造的阻尼裝置以確保長期穩定可靠地使用。
對于有微小顆?；蚧覊m的氣體，不適于使用阻尼裝置。在這種情況下，為確保正常運行要求入口壓力大于儀表壓損的5倍。對于DN15口徑也可以采用壓力調節器(恒流器)來穩定流量。
|
